Gigabyte H510M-H bağlantıları nasıl yapılır?

Arkadaşlar merhaba, geçenler de yeni anakart almıştım ve bugün geldi, her şeyin bağlantısını ve vidalamasını yaptıktan sonra PSU'dan gelen kabloları takmaya başladım fakat bende sanırsam bir kablo eksik. 8 pinli güç kablosunun eski PSU'larda olmama gibi bir ihtimali var mı, eski anakartım da 4 pinli bir kablo takıyordum ve bu kablodan 2 adet var. Mecbur yeni PSU mu alacağım?
PSU modeli: Zalman ZM300-LE
Anakart: Gigabyte H510M H

Her PSU'da olan bir kablo, olmama durumu yok. Oraya takacağıniz kablo genelde 4+4 olarak ayrılan cinsten veya üstüne ne için olduğu yazıyorsa direkt CPU olarak belirtir onu oraya takarsiniz. Anlaşılmadiysa kablonun fotoğrafını atabilirsiniz.

Emir M. dedi:

Her PSU'da olan bir kablo, olmama durumu yok. Oraya takacağıniz kablo genelde 4+4 olarak ayrılan cinsten veya üstüne ne için olduğu yazıyorsa direkt CPU olarak belirtir onu oraya takarsiniz. Anlaşılmadiysa kablonun fotoğrafını atabilirsiniz.

Genişletmek için tıkla...

Şu kablolar mı hocam

Tam net çekmemişsiniz ancak 4+4 gözüküyor yani evet, bu kablo. Doğru kabloysa sokete çok rahat oturması lazim oradan anlarsınız.

@Emir M.

Emir M. dedi:

Tam net çekmemişsiniz ancak 4+4 gözüküyor yani evet, bu kablo. Doğru kabloysa sokete çok rahat oturması lazim oradan anlarsınız.

Genişletmek için tıkla...

Hocam birtanesi oturdu ama diğeri girmiyor sadece birini mi takıcam anlayamadım, istersen net fotoğraf çekebilirim

Ayrı ayrı takmayın. İki kabloyu elinizle birleştirin. Kabloların ortasında klips var birbirlerine geçiyor onlar, bu şekilde tek 8 pin bir kablo elde ediyorsunuz.

Emir M. dedi:

Ayrı ayrı takmayın. İki kabloyu elinizle birleştirin. Kabloların ortasında klips var birbirlerine geçiyor onlar, bu şekilde tek 8 pin bir kablo elde ediyorsunuz.

Genişletmek için tıkla...

Hocam biraz daha detaylı anlatir misin birlestirme olayini yapamadim da

İki kablonun da işaretledigim kısmı size baksın, o tırnaklar birbirlerini tamamlayacak şekilde iki kabloyu da tutup birleştirin birbirine geçecek.



Bu şekilde bir görüntü olacak.

Emir M. dedi:

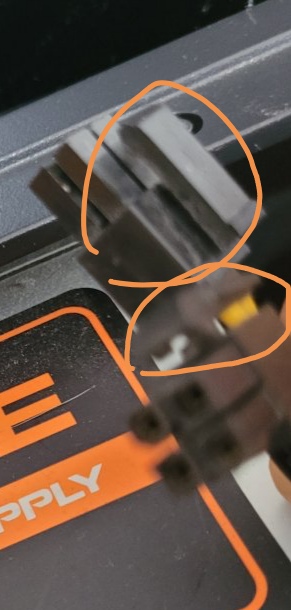

İki kablonun da işaretledigim kısmı size baksın, o tırnaklar birbirlerini tamamlayacak şekilde iki kabloyu da tutup birleştirin birbirine geçecek.

Eki Görüntüle 1706175

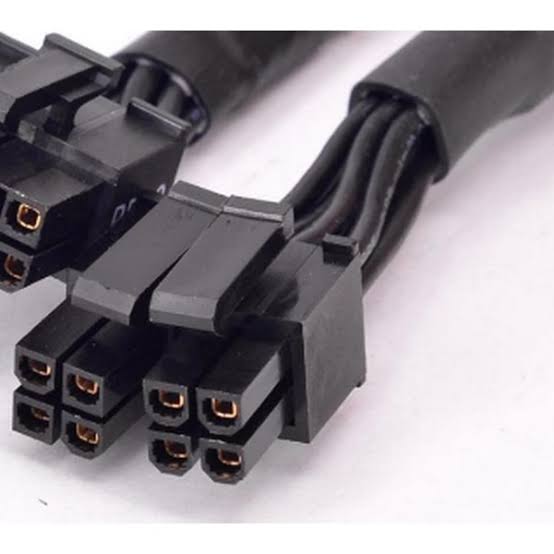

Bu şekilde bir görüntü olacak.

Eki Görüntüle 1706177

Genişletmek için tıkla...

Tamamdır hocam birlestirmeyi basardim ama yinede o sokete girmiyor 8 li şekilde ben mi yanlis yapıyorum acaba

Ters takıyor olabilirsiniz. Tırnaklı taraf soketin üstüne denk gelsin.
